Hioki BATTERY HiTESTER BT3563A digunakan pada Pengujian Lini Produksi Otomatis Penuh untuk Paket Besar xEV atau Paket Besar hingga 300 V
Fitur Utama
- Pengukuran simultan resistansi internal dan tegangan sirkuit terbuka.
- Pengujian lini produksi otomatis penuh untuk paket besar xEV atau paket besar hingga 300 V.
- Mengukur dari 0 Ω hingga 3,1 kΩ (resolusi minimum 0,1 μΩ).
- Rentang pengukuran resistansi: 3 mΩ / 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ.
- Mengukur dari 0V DC hingga ±300 V DC (resolusi minimum 10 μV).
- Rentang pengukuran tegangan: 6 V / 60 V / 300 V.
- Dilengkapi dengan LAN.
Mengukur Kinerja dan Keamanan Baterai dengan Resistansi Internal (AC-IR) dan Tegangan Sirkuit Terbuka (OCV)
Periksa kualitas sel, modul, dan paket yang telah selesai diproduksi di lini produksi. Pengukuran resistansi internal (AC-IR) dan tegangan sirkuit terbuka (OCV) digunakan untuk mengecek kualitas baterai. Sel yang diproduksi di pabrik sel akan dikirim ke pabrik modul setelah melalui inspeksi pengiriman. Karena faktor seperti getaran selama pengiriman dan bahkan seiring berjalannya waktu dapat menyebabkan cacat, baterai akan menjalani inspeksi penerimaan sebelum dirakit menjadi modul dan paket.
Model dan Spesifikasi:
BT3561A
- Untuk sel kecil pada motor daya, paket kecil hingga 60 V
- Rentang pengukuran tegangan: 6 V / 60 V
- Rentang pengukuran resistansi: 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ
BT3562A
- Untuk sel besar pada xEV, paket ukuran menengah hingga 100 V
- Rentang pengukuran tegangan: 6 V / 60 V / 100 V
- Rentang pengukuran resistansi: 3 mΩ / 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ
BT3563A
- Untuk paket besar pada xEV, paket besar hingga 300 V
- Rentang pengukuran tegangan: 6 V / 60 V / 300 V
- Rentang pengukuran resistansi: 3 mΩ / 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ
Mengurangi Biaya Pengembangan Sistem Uji dan Jam Kerja Manajemen
BT356xA terbaru memiliki toleransi yang jauh lebih baik terhadap resistansi jalur dibandingkan model sebelumnya. Peningkatan ini memudahkan dalam membangun sistem uji dengan banyak saluran menggunakan relay. Selain itu, siklus perawatan yang lebih panjang untuk sistem yang sedang digunakan mengurangi jumlah jam kerja perawatan.
Terakhir, kemampuannya untuk menangani kabel yang lebih tipis dibandingkan model sebelumnya* membuat pengaturan kabel menjadi lebih mudah.
* Kabel AWG 29 (0,064 mm²) dengan resistansi setara 2,2 Ω dalam perjalanan bolak-balik 8 m dapat digunakan pada rentang 3 mΩ atau 30 mΩ.
Meningkatkan Produktivitas dengan Menambah Jumlah Saluran Inspeksi

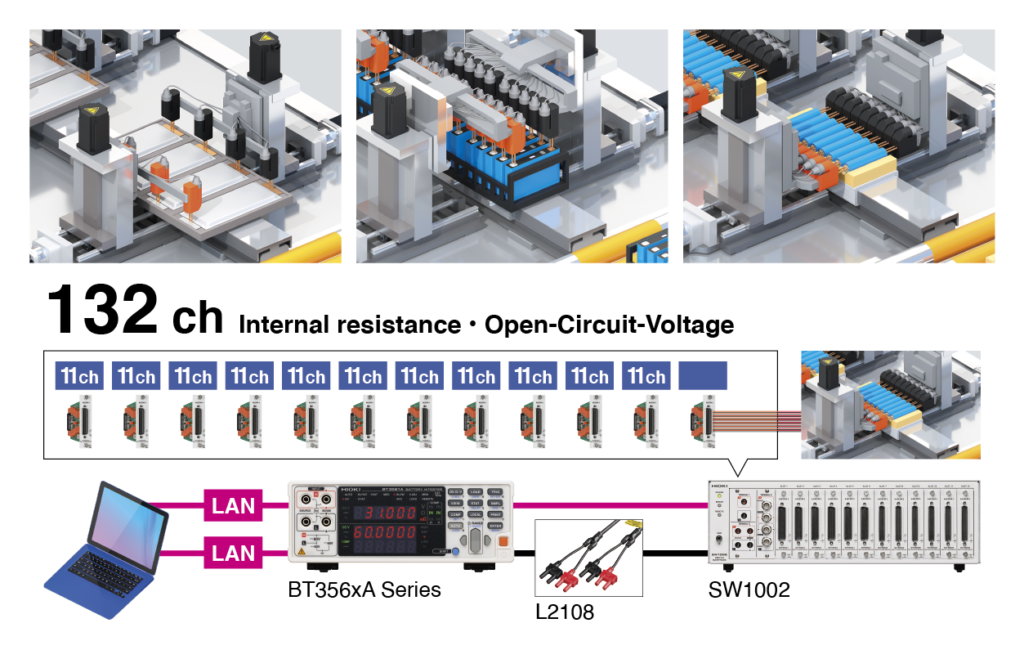

Anda dapat menggunakan Switch Mainframe SW1001/SW1002 untuk menambah jumlah saluran pengukuran. Selain itu, pengukuran pemindaian (scan measurement) dapat dilakukan dengan mengontrol dua instrumen sekaligus, misalnya instrumen seri BT356xA dan DM7276, atau BT4560 dan DM7276.
Tentang Battery Tester
Battery Tester atau penguji baterai adalah alat yang digunakan untuk mengukur kondisi dan kinerja baterai dengan menganalisis parameter seperti tegangan (voltage), resistansi internal (internal resistance), kapasitas (capacity), dan daya tahan baterai.
Fungsi Battery Tester:
- Mengukur Tegangan (Voltage): Mengetahui apakah baterai memiliki tegangan yang cukup untuk beroperasi.
- Mengukur Resistansi Internal (Internal Resistance – AC-IR): Mengevaluasi kualitas dan kesehatan baterai, karena resistansi yang tinggi bisa menandakan baterai sudah menurun performanya.
- Mengetahui Kapasitas Baterai: Beberapa battery tester dapat mengukur kapasitas baterai dalam Ah (Ampere-hour).
- Menganalisis Daya Tahan Baterai: Membantu memprediksi masa pakai baterai dan menentukan apakah perlu diganti.
- Memeriksa Kualitas Produksi: Dalam industri, battery tester digunakan di lini produksi untuk memastikan setiap baterai memenuhi standar kualitas sebelum dikirim ke pelanggan.
Jenis Battery Tester:
- Battery Tester Portabel: Digunakan untuk pengujian sederhana di lapangan atau untuk baterai kecil.
- Battery Tester Industri: Dilengkapi dengan fitur lebih canggih untuk menguji sel, modul, dan paket baterai di pabrik.
- Battery Analyzer: Versi lebih canggih yang bisa memberikan analisis mendalam tentang kesehatan baterai.
Merek terkenal seperti Hioki dan Megger sering digunakan dalam industri untuk menguji baterai pada berbagai aplikasi, termasuk kendaraan listrik (EV), UPS, dan sistem tenaga lainnya.
